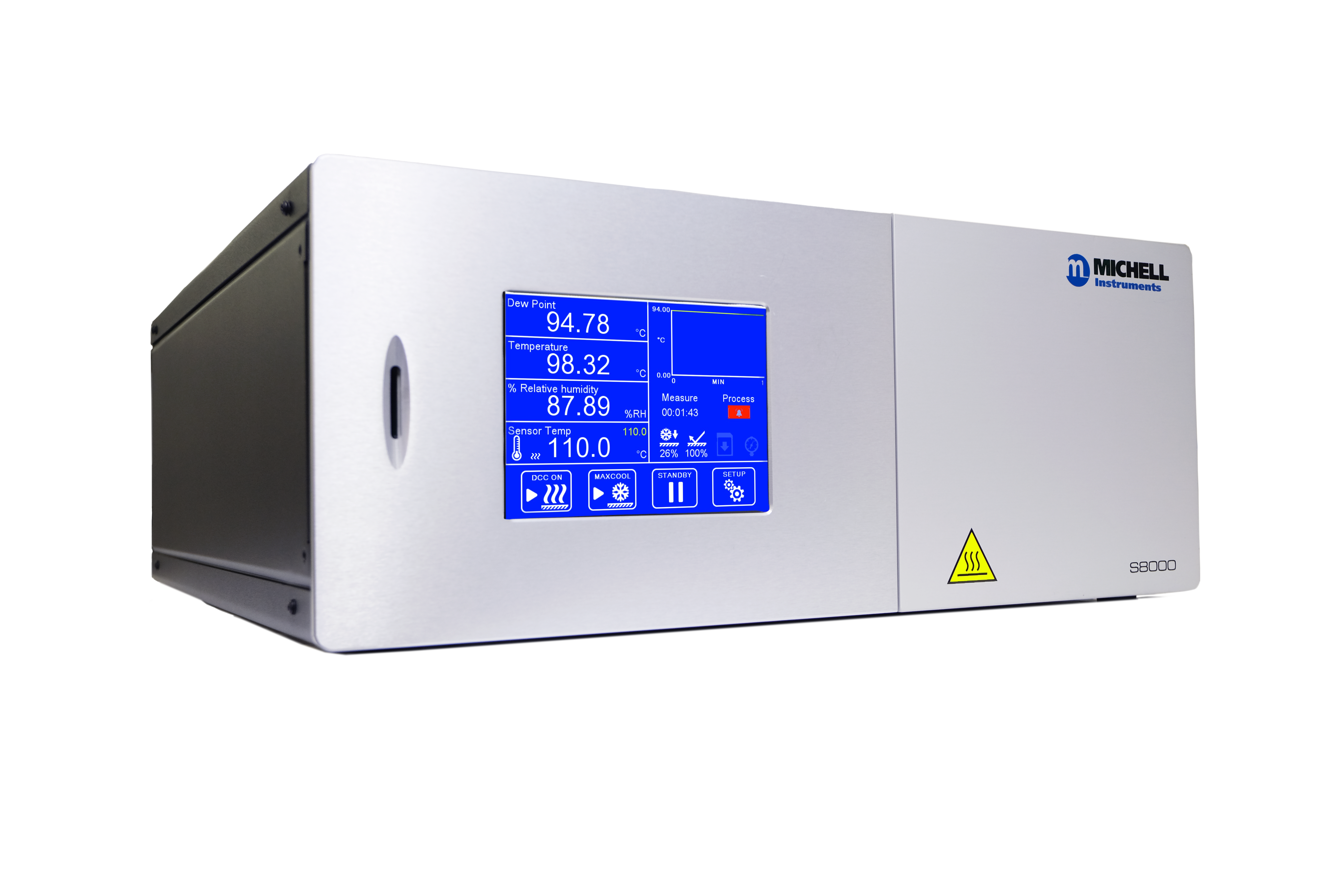

S8000 HT precizni chilled mirror vlagomer, Michell

Opis

S8000 HT precizni chilled mirror vlagomer s tehnologijo ohlajenega zrcala je zasnovan za delovanje pri povišanih temperaturah in namenjen uporabi v kalibracijskih ter standardizacijskih laboratorijih. Instrument uporablja termično kompenzirano optiko za zaznavanje kondenzacije na zrcalu, kar omogoča stabilno in sledljivo merjenje rosišča z doseganjem točnosti ±0,1 °C v merilnem območju od –30 °C do 95 °C.



Ključne lastnosti

• Točnost merjenja: ±0,1 °C rosišča
• Merilno območje rosišča: –30 °C … 95 °C
• Stabilnost meritev: ±0,05 °Cdp
• Ponovljivost meritev: ±0,05 °Cdp
• Zunanji PRT senzor: omogoča merjenje relativne vlažnosti (RH)
• Upravljanje preko zaslona na dotik: enostavna konfiguracija in nadzor
• Kompaktna izvedba: 19″ širina, 4U višina za fleksibilno vgradnjo
• Komunikacija: USB, Ethernet ali RS485
• Beleženje podatkov: SD kartica za zapisovanje in izvoz meritev
• Dobava vključuje: 2 m ogrevane prenosne linije (Heat Trace Lines)



Uporaba

• Referenčno merjenje vlage v standardizacijskih laboratorijih
• Referenčni instrument v kalibracijskih centrih za vlažnost
• Referenčni instrument pri proizvodnji senzorjev relativne vlažnosti (RH)
• Precizno merjenje vlage v raziskovalnih in razvojnih okoljih



Programska oprema

Vse funkcije S8000 HT lahko nadziramo s programsko opremo S8000 Application Software – 32/64bit.



Tehnične specifikacije

Senzor rosišča (Dew-Point Sensor)



Zunanji PRT senzor (Remote PRT)



Tlačni senzor (opcijsko)

Parameter	Specifikacija
Merilno območje	0 … 0,6 barg
Točnost	< ±1 % FS
Toplotna napaka	< 1,5 % FS
Temperaturna kompenzacija	0 °C … 80 °C



Senzor pretoka



Monitor

Parameter	Specifikacija
Ločljivost	Nastavljiva do 0,001 °C, odvisno od parametra
Merilne enote	°C rosišče/zmrzišče, °C temperatura, mL/min pretok, barg tlak

Izračunane veličine, izhodi, vmesniki in napajanje

Parameter	Enote
Relativna vlažnost	%
Absolutna vlažnost	g/m³
Vsebnost vlage	ppmV
Razmerje mešanja	g/kg
Temperatura mokrega termometra	°C, °F
Parni tlak (wvp)	Pa
Pretvorjeni rosiščni punkt	°C, °F
Tlak	kPa, barg, psia, psig



Izhodi

Tip	Specifikacija
Analogni	2 aktivna izhoda, konfiguracija 0–20 mA ali 4–20 mA
Digitalni	Modbus RTU (USB), Modbus TCP/IP (Ethernet), RS485
Alarmni izhodi	1 procesni rele, 1 alarmni rele (oba Form C, 1 A, 30 V DC)



Uporabniški vmesnik

Parameter	Specifikacija
Prikazovalnik	5,7″ LCD zaslon na dotik

Beleženje podatkov

Parameter	Specifikacija
SD kartica	8 GB priložena, podpora do 32 GB (FAT-32)
Kapaciteta	do 24 milijonov zapisov / 560 dni pri beleženju na 2 sekundi
USB	vključen vmesnik za izvoz podatkov

Okoljski pogoji in napajanje

Parameter	Specifikacija
Temperaturno območje delovanja	10 °C … 30 °C
Napajanje	90–240 Vac
Poraba moči	580 VA

Mehanske specifikacije

Parameter	Specifikacija
Dimenzije (D × Š × V)	480 mm × 440 × mm 185 mm
Masa	22 kg (instrument), 26 kg (z ogrevanimi linijami)
Priključki plina	Vhod in izhod: ¼” Swagelok cevni priključki

Splošno

Parameter	Specifikacija
Kalibracija	5-točkovna UKAS kalibracija do +90 °Cdp

*Točnost predstavlja največje odstopanje med instrumentom in referenčnim standardom. Končna merilna negotovost vključuje tudi negotovosti kalibracijskega sistema in pogoje uporabe.
